Înțelegerea mașinilor și proceselor de grupare: funcții, tehnici și comparații cu Stranding

Ce este o mașină de grămadă?

O Mașină de ciorbă este un dispozitiv industrial conceput pentru a răsuci automat mai multe șuvițe de sârmă - de obicei cupru gol sau cupru conserve - într -un singur cablu uniform. Acest proces de răsucire, cunoscut sub numele de grupare, este esențial în industria de fabricație a firului și a cablurilor, deoarece îmbunătățește rezistența mecanică, flexibilitatea și performanța electrică a produsului final.

Cum funcționează
Funcția de bază a unei mașini de grămadă este de a roti mai multe fire cu viteză mare în jurul unei axe centrale, împletindu -le într -un pachet coerent. Spre deosebire de răsucirea simplă, care poate implica doar două fire, ciorchinul implică mai multe fire (uneori zeci) combinate într -un model elicoidal consistent. Acest proces asigură că cablul final menține proprietăți electrice uniforme și durabilitate pe lungimea sa.

Caracteristici cheie ale mașinilor moderne de ciorchine
Twisting de mare viteză: Mașinile moderne funcționează la viteze mari pentru a răspunde cerințelor de producție industrială. În ciuda mișcării rapide, mențin performanțe stabile de lucru, asigurând precizia și repetabilitatea în fiecare lot.

Versatilitate: sunt capabile să manipuleze cabluri de sârmă de diferite dimensiuni, ceea ce le face adaptabile pentru diferite cerințe de producție - de la cabluri electronice fine la cabluri industriale mai mari.

Sisteme de control avansate: echipate cu componente electrice importate și interfețe intuitive cu ecran tactil, aceste mașini permit o funcționare ușoară, monitorizare și ajustări. Acest lucru reduce timpul de configurare și eroarea umană.

Zgomot și întreținere scăzută: proiectate pentru eficiență, produc zgomot operațional minim și sunt concepute pentru o întreținere convenabilă, îmbunătățirea mediului de lucru și reducând timpul de oprire.

Proiectare ecologică: Multe mașini de ciorchine sunt finisate cu vopsele verzi, non-toxice, care sunt atât de prietenoase cu oamenii, cât și de ecologic-o considerație importantă în instalațiile moderne de fabricație.

Aplicații
Mașină de ciorbă sunt utilizate pe scară largă în industrii precum:

Fabricarea de cabluri electrice

Producție de cablare auto

Telecomunicații

Sisteme de cablare aerospațială

În toate aceste sectoare, pachetul constant de sârmă este crucial pentru asigurarea integrității semnalului, a durabilității fizice și a ușurinței de instalare.

Care este procesul de grupare?

Procesul de grupare este o metodă de fabricație folosită în principal în producerea de fire și cabluri electrice, unde mai multe șuvițe de sârmă conductivă - tipic cupru sau cupru conserve - sunt răsucite într -un singur pachet uniform. Această tehnică îmbunătățește rezistența mecanică, flexibilitatea și conductivitatea produsului final cu sârmă, ceea ce o face potrivită pentru o gamă largă de aplicații electrice, de la cablarea gospodăriei la cabluri industriale complexe.

Scopul de a strânge
Grătațieul servește mai multe scopuri critice:

Flexibilitate îmbunătățită: o grămadă de șuvițe subțiri este mai flexibilă decât un singur fir solid din aceeași zonă transversală. Acest lucru face ca firul să fie mai ușor de rutat și instalat, în special în medii strânse sau mobile.

Performanță electrică îmbunătățită: Firurile blocate au proprietăți mai bune de transport cu curent în condiții dinamice. În timp ce conductivitatea electrică în sine nu este semnificativ crescută, capacitatea sârmei de a rezista la vibrații mecanice și mișcare fără rupere se îmbunătățește.

Uniformitate și eficiență: Grădarea asigură un model de răsucire consistent și un diametru de sârmă, care este esențial pentru menținerea calității și fiabilității pe loturi mari de producție de cablu.

Cum funcționează procesul de grupare
Procesul de ciorchine începe prin alimentarea mai multor șuvițe de cupru goale sau conserve într-o mașină de grămadă de mare viteză. Funcțiile cheie ale acestei mașini includ:

Răsucirea automată: șuvițele sunt răsucite împreună într -un model elicoidal. Numărul de răsuciri pe metru poate fi controlat pe baza nevoilor aplicației.

Manevrarea dimensiunilor variabile: aceste mașini sunt capabile să prelucreze fire cu diferite diametre, ceea ce le face versatile pe diferite linii de produse.

Funcționare de mare viteză: Mașinile moderne de grupare sunt proiectate pentru producția de mare viteză, permițând producătorilor să răspundă eficient cererii pe scară largă.

Tehnologie avansată de ciorchine
Contemporan Mașini de ciorbă sunt echipate cu caracteristici care îmbunătățesc fiabilitatea și ușurința de utilizare:

Componente electrice importate: aceste componente asigură o precizie, durabilitate și reacție mai mare, adesea operate printr -o interfață intuitivă a ecranului tactil.

Funcționare cu zgomot redus: Proiectat pentru a reduce emisiile acustice, bucherii moderni creează un mediu de lucru mai sigur și mai confortabil.

Design ecologic: utilizarea de vopsele verzi, sigure umane și componente eficiente din punct de vedere energetic se aliniază cu reglementările în creștere a mediului și siguranței.

Întreținere ușoară: Arhitectura simplificată a mașinii permite deservirea rapidă și timpul de oprire redus.

Aplicații de fire înclinate
Firurile grăbite sunt omniprezente în industria electrică și electronică. Sunt utilizate în:

Cabluri de alimentare

Cabluri audio/video

Cablajele auto

Cabluri de transmisie de date

Cabluri flexibile pentru aparate

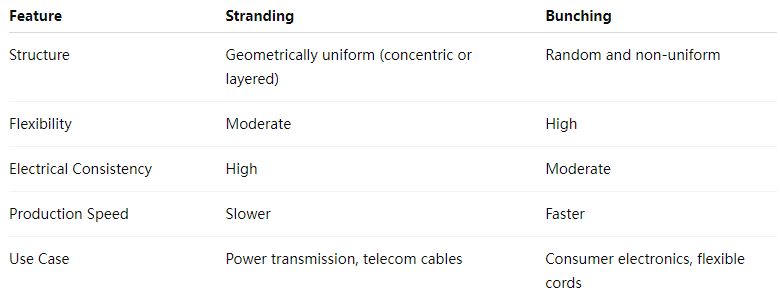

Care este diferența dintre Înnegrit și Gunching?

Stândura și grămada sunt două procese esențiale în fabricarea sârmei și a cablurilor, în special atunci când lucrați cu fire de cupru cu mai multe fire sau cu cabluri conserve. În timp ce ambele implică combinarea mai multor fire individuale într -un singur conductor mai mare, acestea diferă semnificativ în structură, scop și metodă. Înțelegerea acestor diferențe este crucială pentru selectarea procesului potrivit în funcție de cerințele electrice, mecanice și de producție ale aplicației.

1. Definiție și scop
Stranding este procesul de răsucire a mai multor fire de sârmă împreună într -un model geometric precis, adesea urmând o structură concentrică sau stratificată. Scopul său principal este de a produce un conductor cu proprietăți mecanice consistente, flexibilitate și performanță electrică uniformă.

Pe de altă parte, gruparea implică răsucirea aleatorie a șuvițelor de sârmă împreună, fără un aspect geometric strict. Această metodă este mai rapidă și folosită de obicei atunci când flexibilitatea este mai importantă decât uniformitatea structurală.

2. Diferențe structurale
Conductori blocați
Acești conductori sunt organizați într -un model specific - de obicei, straturi concentrice (de exemplu, 7, 19 sau 37 de fire). Alinierea exactă oferă caracteristici electrice echilibrate și îmbunătățește durabilitatea sub stres mecanic.

Conductoare grăbită
În firele grăbite, șuvițele sunt răsucite împreună fără model fix. Firurile se pot traversa reciproc la întâmplare în cadrul pachetului, ceea ce duce la o simetrie mai mică, dar o flexibilitate mai mare.

3. Performanță electrică și mecanică
Stranding
Dispunerea uniformă a firelor blocate asigură o rezistență și capacitate constantă. Acest lucru face ca conductorii blocați să fie ideali pentru aplicații care necesită fiabilitate ridicată și caracteristici electrice precise, cum ar fi în distribuția energiei sau telecomunicații.

Bunching
Firurile grăbite pot arăta neconcordanțe minore în ceea ce privește performanța din cauza lipsei de regularitate geometrică. Cu toate acestea, acestea sunt utilizate pe scară largă în cabluri flexibile, cabluri electronice și situații în care conductorul va suferi o îndoire repetată.

4. Procesul de producție și echipament
Mașinile proiectate pentru Stranding funcționează cu straturi controlate și rotație sincronizată pentru a menține modelul necesar. Acest lucru face ca blotarea să fie un proces ușor mai lent, dar mai controlat.

Mașini de ciorbă , la fel ca cea descrisă în informațiile furnizate, sunt concepute pentru viteză și stabilitate operațională. Acestea răsucim mai multe fire cu viteză mare, cu o preocupare mai mică pentru aranjarea geometrică. Aceste mașini găzduiesc fire de diferite dimensiuni, folosesc componente electrice avansate pentru funcționarea bazată pe ecran și sunt proiectate pentru zgomot redus și întreținere ușoară.

5. Aplicații
Stranding -ul este utilizat în mod obișnuit în:

Cabluri de alimentare

Cabluri de date și comunicare

Cablajul auto în cazul în care rezistența la vibrații este esențială

Grădarea se găsește de obicei în:

Cabluri de putere

Cabluri electronice și aparat

Cabluri de difuzor
