Mașină de desen verticală inversată: o perspectivă tehnică profundă

Introducere
Desenul de sârmă este un proces fundamental de prelucrare a metalelor utilizat pentru a reduce secțiunea transversală a unui fir, trăgându-l printr-o serie de matrițe. În mod tradițional, acest proces a fost realizat folosind mașini de desen cu sârmă verticală orizontale sau standard. Cu toate acestea, mașina de desen verticală inversată prezintă o configurație unică și inovatoare, care oferă avantaje specifice pentru desenarea firelor cu diametrul mare sau atunci când se ocupă de bobine care sunt grele, dificil de gestionat sau necesită precizie și siguranță.

Acest articol explorează proiectarea, funcția, avantajele, aplicațiile și considerațiile tehnice ale mașinii de desen verticale inversate.

1. Ce este o mașină de desen cu sârmă verticală inversată?
O verticală inversată Mașină de desen de sârmă este un tip de echipament de desen de sârmă în care Capstanul (tamburul de desen) și sistemul de preluare sunt amplasate sub matriță, spre deosebire de mașinile convenționale. În această configurație, firul este tras în sus prin matriță, apoi înfășurat în jurul Capstanului sau direct înfășurat într -un pachet mare (bobină) deasupra sau în apropiere. Această configurație inversată este eficientă în special pentru desenarea firelor cu diametru mare sau a materialelor cu ductabilitate joasă, cum ar fi oțelul, oțelul inoxidabil, cupru și aluminiu.

Principiul principal:
Capstanul de desen este situat sub matriță.

Firul este desenat vertical în sus.

Coilingul se face deasupra mecanismului de desen.

2. Principiul proiectării și al funcționării
Aspectul tipic al unei mașini de desen verticale inversate verticale include următoarele componente:

o. Die Box and Die Holder
Mărimea, adesea făcută din carbură de tungsten sau diamant policristalin (PCD), este montată într -o cutie de matriță care poate include sisteme de răcire sau ungere.

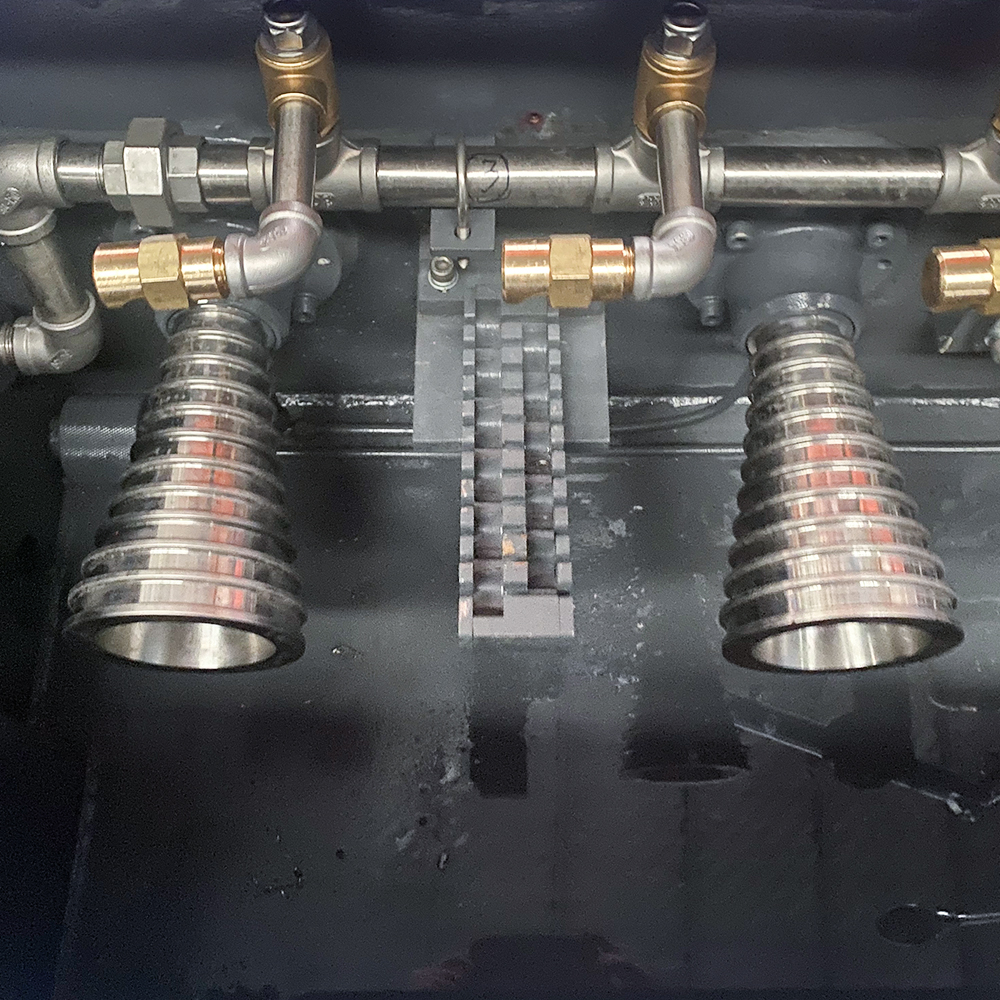

b. Desen Capstan (tambur)
Poziționat sub matriță, Capstanul trage firul în sus. Este adesea canelat sau acoperit cu material întărit pentru rezistența la uzură. Este condus de un motor cu un control precis al cuplului.

C. Sistem de preluare
Spre deosebire de mașinile tradiționale care trag firul în jos, mașinile verticale inversate permit firului să se învârtă în coșuri verticale mari sau bobine așezate deasupra mașinii sau într -o parte.

D. Sistem de ungere
Lubrifianții de desen uscat sau umed sunt folosiți în funcție de material. Orientarea verticală ajută la scurgerea și reutilizarea lubrifianților în mod eficient.

e. Sistem de control
Mașinile moderne folosesc panouri PLC (controlere logice programabile) și HMI (interfață umană-mașină) pentru controlul de viteză, cuplu și sincronizare.

3. Avantajele configurației verticale inversate
o. Coiling asistat de gravitație
Mașina beneficiază de gravitație pentru a ajuta în mod natural să ghideze firul în bobine mari sau transportatori, în special utile pentru firele de calibru greu.

b. Îndoire redusă a sârmei
Există o tensiune minimă de îndoire, deoarece firul este tras într -o linie verticală dreaptă, reducând riscul de rupere și îmbunătățirea finisajului suprafeței.

C. Ușurința de a gestiona bobine mari
Mașinile verticale inversate sunt ideale pentru bobinele mari de sârmă dificil de gestionat în configurațiile orizontale tradiționale.

D. Recuperare îmbunătățită a ungerii
Pe măsură ce gravitația trage excesul de lubrifiant, acesta poate fi colectat mai eficient, ceea ce duce la o funcționare mai curată și un consum de lubrifiant mai mic.

e. Spațiu compact
Deoarece o mare parte din operația de desen este verticală, aceste mașini pot fi mai eficiente în spațiu în unele machete din fabrică.

4. Aplicații
Mașina de desen cu sârmă verticală inversată este utilizată în principal în sectoarele următoare:

Industria sârmei de oțel (oțel carbon, oțel din aliaj, oțel inoxidabil)

Fabricare de sârmă electrică

Procesarea sârmei de cupru sau din aluminiu

Producție precomandă din oțel din beton (Strand PC)

Fabricarea sârmei de sudură

Producție de sârmă cu titlu rece

5. Considerații tehnice
o. Material de sârmă și diametru
Utilizat de obicei pentru diametrele sârmei de la 5 mm până la 30 mm, în funcție de capacitatea mașinii.

Ideal pentru materiale de tragere dură sau când este necesară o deformare minimă pe trecere.

b. Selecție și uzură
Orientarea verticală necesită matrițe puternice, rezistente la uzură.

Monitorizarea constantă este necesară pentru a detecta uzura și prevenirea inconsecvențelor diametrului.

C. Motor și conducere
Pentru reglarea vitezei sunt utilizate motoare cu tors ridicat și unități de frecvență variabilă (VFD).

Motoarele eficiente din punct de vedere energetic pot reduce semnificativ costurile operaționale.

D. Răcire și lubrifiere
Creșterea la temperatură ridicată datorită frecării necesită o răcire eficientă.

Pulberea uscată sau lubrifianții pe bază de ulei trebuie să fie compatibili cu dinamica fluxului vertical.

e. Caracteristici de siguranță
Protejarea de contactul accidental cu firele verticale în mișcare.

Sisteme de oprire de urgență și senzori de încărcare pentru a preveni supra-tensiunea.

6. Variante și personalizări
Mașini cu o singură capcană sau multi-capcană

Desen umed sau uscat

Recuperare în linie (pentru sârmă de cupru sau din aluminiu)

Sisteme de transfer de bobine (automatizate sau manuale)

Integrare cu echipament de îndreptare sau tăiere

7. Limitări
Cost inițial mai mare în comparație cu mașinile orizontale

Poate necesita o degajare verticală mai mare în instalații

Nu este ideal pentru desenul de sârmă ultra-fine (mai potrivit pentru calibrele grosiere)

Alinierea matriței trebuie să fie precisă pentru a evita vibrațiile verticale sau wobble

8. Evoluții tehnologice recente
Controlul calității bazat pe AI pentru inspecția de suprafață

Monitorizare activată IoT pentru întreținerea predictivă

Sisteme inteligente de ungere pentru a optimiza utilizarea și impactul asupra mediului

Sisteme de regenerare a energiei pentru recuperarea energiei de frânare

Concluzie
Mașina de desen cu sârmă verticală inversată este o evoluție puternică în tehnologia de producție de sârmă. Mecanismul său de desen ascendent și sistemul de preluare asistat de gravitație oferă beneficii clare în gestionarea firelor mari și grele, asigurând calitatea produsului, reducerea stresului mecanic și îmbunătățirea siguranței operatorului. Pe măsură ce cererile de fabricație se îndreaptă către performanțe mai mari și eficiență energetică, acest tip de mașină continuă să obțină tracțiune în procesarea sârmei industriale grele.

Înțelegând proiectarea, funcționalitatea și aplicațiile sale, producătorii își pot folosi avantajele pentru a crește productivitatea, a reduce deșeurile și a spori eficiența generală a procesului.
